如何使用钻孔攻丝多用夹头

来源:建亚五金机械网作者:黄苏凯网址:http://www.kinah.cn浏览数:98

一、用途于特征:

该夹头由主体、钻孔套筒(钻夹头接杆、莫氏刀柄套筒)和攻丝套筒组成。只需移动手柄套,即可使钻孔、攻丝套筒快速调换,并且在攻丝时具有超载保护功能。特别适用于车床、钻床、镗床上作业,具有快速换刀、操作简便等特点。

二、主要技术参数

攻丝范围

钻孔范围

M6~30

B12  MT1  MT2  MT3

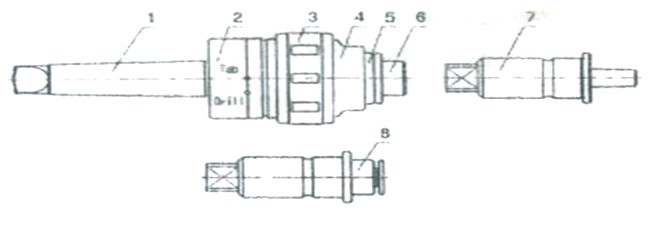

三、主要零件(附简图)

序号

名称

数量

序号

名称

数量

1

夹头体

1

5

浮动套筒

1

2

后压帽

1

6

莫氏套筒

3

3

滚花压帽

1

7

接杆

1

4

手柄套

1

8

攻丝套筒

7

四、适用方法:

1.将夹头体“1”装入机床主轴孔内,保证连接牢固。

2.钻孔时,将后压帽“2”上“Drill”槽插入固定定位销中;选择合适的莫氏套筒“6”(或接杆“7”)于钻头,向锥柄方向移动手柄套“4”,将莫氏套筒“6”(或接杆“7”)与钻头插入浮动套筒“5”中,松开手柄套“4”。开动机床,即可进行钻孔工作。

3.攻螺纹时,将后压帽“2”的“Tap”槽置于固定定位销的位置,根据攻丝直径的大小,工件的材质与硬度等,选择合适的攻丝套筒“8”及丝锥。将攻丝套筒“8”插入浮动套筒“5”中,再根据丝锥扭矩的大小,通过拧入或拧出滚花压帽“3”,来调整攻丝扭矩的大小,从而实现攻丝夹头超载保护的功能。开动机床,即可进行攻丝工作。

4.当需要更换莫氏套筒“6”(攻丝套筒“8”或接杆“7”)时,只需将手柄套向锥柄方向移动,莫氏套筒“6”(攻丝套筒“8”或接杆“7”)就能退出。

五、维护与保养

转动件、滑动件要经常注油润滑,长期不用时要清洗干净,涂上防锈油,用塑料套包装后保存。
