组合压板,俗称码铁
英文名称:Combination Plate
组合压板是用于机床工作台面上结合T型槽对加工件、工装治具以及吸盘虎钳等机床附件定位并固定,是金切加工中最常用的一种机床附件。其各个部件的设计合理,自由组合应用范围广,使用便捷,并有良好的夹紧力。
应用范围:组合压板的使用范围广泛,主要用于普通铣床加工、CNC加工等金切加工。随着机械加工行业的大力发展,组合压板已经称为很多金切加工设备的随机机床附件,比如铣床、加工中心、雕铣机等;同时也有各种各样的机床附件出现在市场,而组合压板也同时成为这些附件的配套附件,比如MC虎钳、永磁吸盘等等
技术说明:
1.材质:IC 45e,表面染黑处理;
2.硬度:螺丝HRC15°-25°螺帽及压板HRC30~40°。
规格说明:

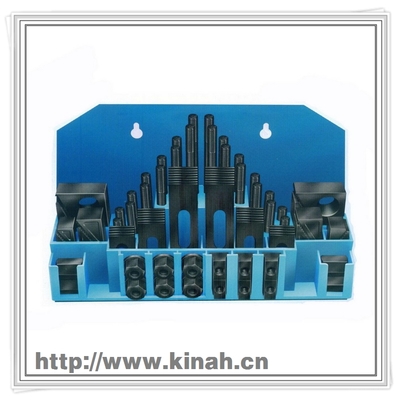

组合压板的组成含: T型螺母,法兰螺母,连接螺母,阶梯垫铁,阶梯压板,双端螺栓。
常用的的套装标准是:58件/套。
每套包含零件:6只T型螺母,6只法兰螺母,4只连接螺母,6块阶梯压板,12块台阶垫铁,24根双端螺栓,长度分别为3、4、5、6、7、8寸各4根。
套装组合压板规格有:(以螺栓的规格为依据)
公制:M8、M10、M12、M14、M16、M18、M20
英制:5/16" 3/8" 1/2" 5/8" 3/4"
平行压板的使用以及注意事项:
用平行压板装 夹工件是铣床上常用的一种方法,尤其是在卧式铣床上,用端铣刀铣削时用的最多。在铣床上用平行压板安装工件时,所机床用的工具比较简单,主要有机床压板 ''>机床压板、垫铁、T形螺栓(或T形螺母)及螺母等,为了满足安装不同形状工件的需要,压板的形状也做成很多种。使用压板时应注意:
(1)压板的位置要安排得适当,要压在工件刚性最好的加工中心地方,夹紧力的大小也应适当,不然刚性差的工件易产生变形。
(2)机床垫铁必须正确地放在压板下,高度要与工件相同或略高于工件,否则会降低压紧效果。
(3)压板螺栓必须机床尽量靠近工件,并且螺栓到工件的距离应小于螺栓到垫铁的距离,这样就能增大压紧力。
(4)螺栓要拧紧,否则会因压力不加工中心够而使工件移动,以致损坏工件、机床和刀具。
