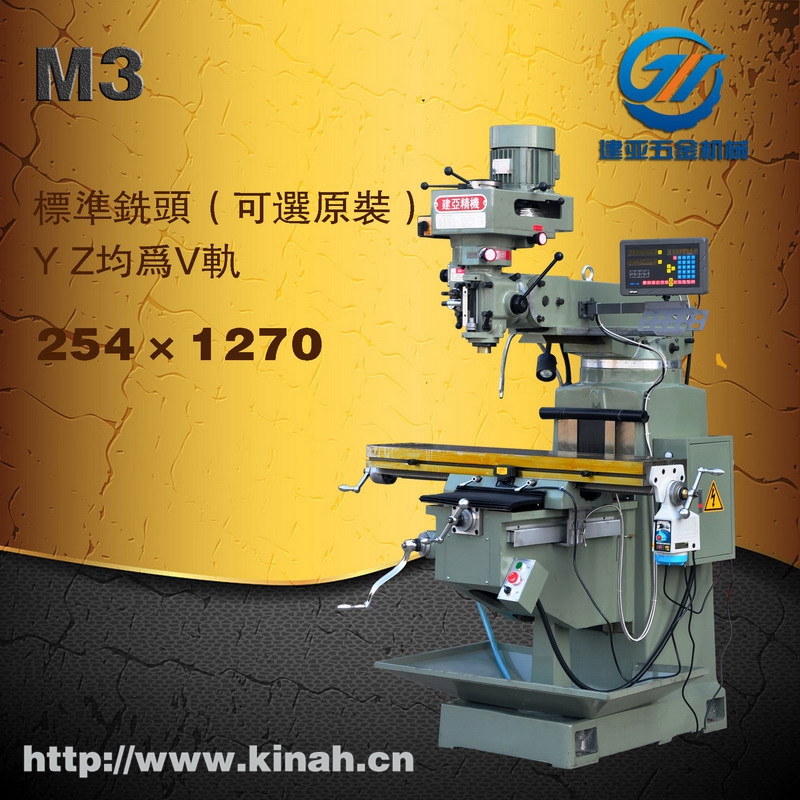

万能摇臂铣床 M3

本产品主要应用于模具加工及其它机加工行业，具有很高的性价比及应用范围。本机的主要特点：结构紧凑，体积小，灵活性高，铣头能左右回转90度，前面回转45度，滑枕不仅能前后伸缩，并可在水平面内作360度回转，因而大大扩大了机床的有效工作范围。主轴配以精密斜角滚珠轴承，转速快，又具有很高的精度。除了铣的功能外还具有钻孔和搪孔的功能.

建亚精机铣床主要参数

型号与参数　　　　　 　 　 　 　 　 　 　M3

工作台面积(长×宽)                                      1270*254

纵向行程　　　　 　 　 　 　 　 　 　 　 　730

横向行程　　　　 　 　 　 　 　 　 　 　 　400

垂直行程　　　　 　 　 　 　 　 　 　 　 　400

T型槽数及宽　　　　　　 　 　 　 　 　 　 3×16

T型槽间距　　　　　 　 　 　 　 　 　 　 　63

主轴孔锥度　　　　　 　 　　 　 　 　 　 　R8

套筒外径　　　　 　 　 　 　 　 　 　 　 　 85.725

主轴轴向移动距离　　　　　　　　 　 　 　127

铣头最大回转角度 　　　　　　　　 　 　 　左右±90°/上下±45°

主轴转速范围　　　　　　 　 　 　　 　 　 70-4620

铣头电机　　　　 　 　 　 　 　 　 　 　 　 3P

机床总高　　　　 　 　 　 　 　 　 　 　 　 2140

外形尺寸(长×宽)                                             1500×1680

机床重量　　　　 　 　 　 　 　 　 　 　 　 1200

床身导轨双V轨

说明：1、以上参数仅供参考，特别是行程，安装数显等附件后会影响行程，特别在乎的用户请签约前确认，可提供实测数据。

     2、标准配置：拉杆、工具箱及调整工具、前后挡渣橡皮、电气箱和控制器、手动油泵、石英工作灯

     3、推荐配置：在标准配置的基础上增加两轴光栅尺、X轴电子进给器、6寸角固式虎钳（不带转盘）、58件组合压板、R8嗦咀（8pcs）

     4、用户选配：冷却系统及接水盘、三轴光栅尺、Y轴电子进给器、气动换刀器、工作台电动升降装置、其它款式和规格的虎钳等等
